YP-1顯微油污等級分析系統

一、產品用途

   YP-1顯微油污等級分析系統可觀察顆粒形貌，還可以得到粒度分布、數量、大小，為科研、生產領域增添了一種新的粒度測試手段；在航空、航天、航海、電力、石油、化工、交通、港口、冶金、機械、汽車、制造等領域進行固體顆粒污染度檢測。

二、產品特點

1. 上海光學儀器一廠高清晰度顯微鏡確保了對顆粒的準確識別全方面智能分析系統確保顆粒不被漏判和誤判,檢測效率高智能化,便利化的軟件；

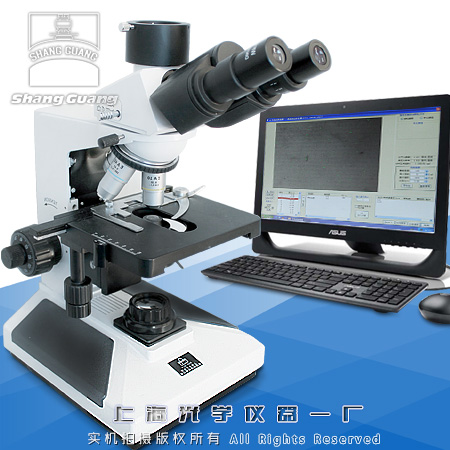

2. 該系統為一種圖像法粒度分布測試分析系統，該系統包括光學顯微鏡、數字CCD攝像頭、圖像處理與分析軟件、電腦等部分組成；

3. 將傳統的顯微測量方法與現代的圖像處理技術結合的產物；

4. 顯示器輸出分析結果；

5. 直觀、形象、準確、測試范圍寬以及自動識別、自動統計、自動標定等特點；

6. 避免激光法的產品缺陷，擴展檢測范圍；

7. 本系統符合GB/T 14039-2002  ISO4406  ISO4407 ,是汽車行業清潔度檢測和液壓，潤滑行業顆粒度檢測的權威產品;

三、測定方法

1. 固體顆粒被濾膜收集，然后在顯微鏡下測定顆粒的大小并按要求的尺寸范圍計數。測試方法：JG/T70-1999、ISO/DIS 4408。顯微鏡法采用較長弦尺寸表示顆粒的大小。

2. 顯微鏡顆粒計數法，將油樣經濾膜過濾，然后將濾膜烘干，放在普通顯微鏡下統計不同尺寸范圍的污染顆粒數目和尺寸。由于能直接觀察磨損微粒的形狀、尺寸及分 布情 況，可定性了解磨損類型和磨損微粒來源。該技術裝備簡單，避免了人工計數誤差大的特性。

四、技術規格

1. 符合GB/T 14039-2002  ISO4406  ISO4407 固體顆粒污染等級檢測.

2. 測試范圍:  0.5-680μm

3. 統放大倍數：50X～l600X

4. 較小分辨率： 0.1μm

5. 顯微鏡誤差：≤1%（不包含樣品制備因素造成的誤差）

6. 重復性誤差：≤3%（不包含樣品制備因素造成的誤差）

7. 數字攝像頭(YH-3001，300萬像素）

8. 標尺刻度：10μm

9. 軟件運行環境：Windows XP、wind7

五、配置清單

1. 光學顯微鏡/1臺 （含目鏡及物鏡）

2. 專用適配鏡/1只

3. 數字工業相機/1只（300萬像素）

4. 圖像處理與分析軟件 /1套

5. 校準尺0.01mm/1塊
