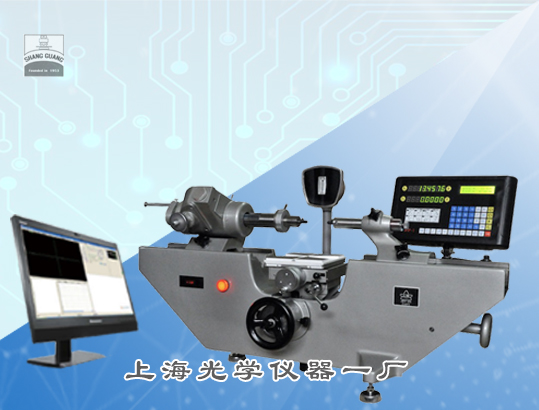

JDY-2PC微機型萬能測長儀

一. 產品用途

JDY-2PC 微機型萬能測長儀是一種由精密機械、數顯系統和電氣部分相結合起來的長度計量?jī)x器。本儀器除可用為對零件的外形尺寸進行直接測量和比較測量之外，還可以使用儀器所附有的專用設備來進行各種特殊測量工作。

二. 使用范圍

1. 外尺寸

①　平行平面零件的測量

②　球形零件的測量

③　在垂直位置的圓柱形零件的測量

④　在水平位置的圓柱形零件的測量

2. 內尺寸

①　平行平面零件的測量

②　以?xún)?nèi)測量裝置測內孔

③　以電眼裝置測內孔

④　螺紋中徑

⑤　外螺紋中經測量

⑥　內螺紋中經測量

三. 技術規格

1. 光柵尺數顯分度值：0.0002mm

2. 工作臺上微分筒的分度值：0.01mm

3. 直接測量范圍：（0-100）mm

4. 測量范圍

①　外尺寸測量

a. 不用頂針架時：（0-500）mm

b. 用頂針架時：  至180mm

②　內尺寸測量

a. 外螺紋測量：≤180mm

b. 內螺紋測量：（16-140）mm

③　螺紋中徑測量

a. 外：至180mm

b. 內：當深度從（10-50）mm時（10-200）mm

5. 測量壓力：一般情況時：150及250克，使用電眼裝置

6. 儀器的示值穩定性：＜0.4μm

7. 儀器誤差（L維測量值，單位mm）：

①　外尺寸測量：（1+L/200）μm

②　內尺寸測量：（1.5+L/200）μm

③　比較測量時儀器誤差：±0.25μm

8. 萬能工作臺調節范圍：

①　 高度：（0-150）mm

②　橫向：（0-25）mm

9. 頂針架：

①　跨度：200mm

②　被測量圓柱形零件的直徑：180mm（在長度小于85mm時）

10. 數據處理軟件

①　外尺寸絕對測量和相對測量，內尺寸、孔、外螺紋和內螺紋的測量；內、

外尺寸準確度檢定；

②　數據顯示:光柵數據大字符顯示，數據公英制轉換，圖形化人工找轉折點；

③　誤差修正：光柵示值修正、溫度修正；

④　提示功能：實時提示測量操作步驟；

⑤　輸出功能：可輸出至EXCEL、WORD等進行數據處理。；

⑥　數據處理：數據的保存、打開、刪除，可通過人工輸入長度值。

⑦　打印功能：所有測量結果、計算結果以及工件輪廓均以文件形式保存在計算機中，可隨時調用、編輯和打印。

11. 計算機工作站：不低于i5CPU/4G內存/1T硬盤/win7系統

12. 儀器體積：95×39×49 cm

13. 儀器重量：85 kg
